Voor de oefening SolarFlare hebben Peter PE1DCD en Hans PA3GJM een Mobiele Winlink RMS Hybrid gebouwd. Station is geconfigureerd als PI9DW-10.  De mails tijdens de oefening gericht aan Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. werden opgehaald bij deze RMS Hybrid PI9DW-10. Geheel heeft prima gefunctioneerd al hadden we wel behoorlijke beperkingen. Een hybrid RMS maakt op het moment dat het Internet uitvalt, gebruik van HF om connecties te zoeken met het Winlink netwerk. Oefenterrein stond vol met andere HF stations. We waren dus regelmatig genoodzaakt HF uitzendingen te stoppen en de HF antenne van de RMS los te koppelen. Dit is trouwens voor een echte inzet een rare opstelling. De Winlink emails worden hoofdzakelijk via VHF UHF aangeleverd dus antenne hoogte is cruciaal.  Bij een echte inzet hoort een Mobiele RMS Hybrid thuis bovenop het hoogste gebouw dat je middenin het rampgebied  kunt gebruiken. Ver weg van andere radio activiteiten. Dit geeft je een e mail dekkingsgebied van een cirkel met de straal van 50 tot 70 KM.

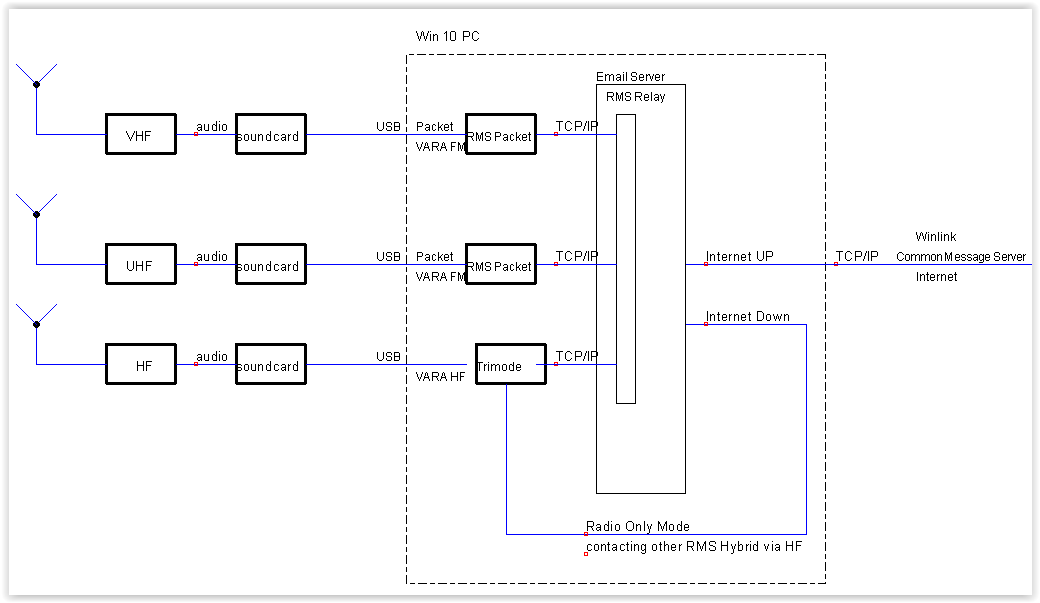

Een Hybrid RMS bestaat uit de volgende onderdelen die hier opgebouwd zijn in een draagbaar¬† 19‚ÄĚ rack.

  • Computer met Windows 10 en Dutch Winlink Software¬† ge√Įnstalleerd
  • VHF Radio met Packet TNC of in dit geval DRA36 Soundcard modem ( Packet + VARA FM)
  • UHF Radio met Packet TNC of in dit geval DRA36 Soundcard modem ( Packet + VARA FM)¬†
  • HF Radio met volautomatische tuner en multiband antenne. Pactor modem en/of VARA HF¬† ¬† ( hier alleen VARA HF)



Emails komen binnen en gaan eruit via:

  • VHF FM , mode Packet en VARA, vaste frequentie, software RMS Packet
  • UHF FM , mode Packet en VARA, vaste frequentie, software RMS Packet
  • HF USB, mode Pactor en/of VARA HF, meerdere frequenties op verschillende banden worden gescand, software Trimode

 RMS Relay is de email server.

  • Internet up, email afhandeling via Winlink Common Message Server
  • Internet down,¬† volautomatisch proces, email lokaal afgehandeld door RMS Relay / forwarding via HF.

Is Internet down dan blijven lokale mails in RMS Relay voor lokale uitwisseling en gaan Niet lokale mails door via Radio mode naar een andere RMS Hybrid die wel Internet toegang heeft.

Indien noodzakelijk zoekt Hybrid mode volautomatisch zijn weg naar de eindbestemming. Om dit te bewerkstelligen is het noodzakelijk dat gebruiker zijn Message Pickup Station ( Homme BBS) heeft ingesteld.

Elke Hybrid RMS heeft een andere reeks HF frequenties, verdeeld over meerdere banden. Via volautomatisch proces, rekening houdend met propagatie  wordt de HF zendontvanger afgestemd op de juiste frequentie van het gewenste tegenstation en de mails uitgewisseld.

Het gehele systeem draaide op 12V. Gevoed door een 200 AH accu.

Dit is de eerste keer dat we als DARES met een mobiele RMS Hybrid het veld in gingen. We hebben veel praktijkervaring opgedaan en een aantal leermomenten gehad. Eén van de beperkingen die we ondervonden was het feit dat de Mobiele RMS Hybrid geen e mail kon synchroniseren met bestaande gewone RMS’sen buiten het rampgebied. We gaan de komende tijd gebruiken om hier een oplossing voor te vinden. Eerste gedachten is om de gewone RMS tijdelijk te verbouwen tot een Hybrid RMS met een 50 MHz toevoeging. Dit is met de DWS software eenvoudig te configureren.

Houdt de publicaties in de gaten, binnen enkele weken komt de nieuwe Dutch Winlink Software pack uit. Waar de 2020 versie alleen hardware modems aankon, is nu in de 2021 versie een scala soundcard toepassingen toegevoegd zoals VARA en UZ7HO soundmodem. De software is geschikt om een RMS te configureren maar vooral om je eigen gebruikers station op te zetten. Je vindt de link naar de software op de DARES site https://dares.nl/dws-winlink/. Hier zijn geen kosten aan verbonden.

Elke soundcard interface gaat werken, we hebben goede ervaring opgedaan met de DRA36. Daar deze modem vanuit USA moet komen zitten hier behoorlijk wat extra kosten aan verbonden voordat hij op de deurmat ligt. Vandaar dat is gekozen voor gezamenlijke inkoop om de extra kosten te beperken.

Ik hoop dat ik met dit artikel meerdere amateurs kan motiveren een winlink station of een mobiele Hybrid RMS te bouwen. Winlink maakt echt het verschil als we op zwart gaan. Op QRZ.com staan mijn correcte gegevens. Er zijn meerdere mogelijkheden voor technische ondersteuning.
