Vandaag is er een Vara lezing geweest op de DEC

hierbij heeft Hans PA3GJM de nieuwe DWC laten zien met alle nieuwe functies en programma's

advies is wel bij deze upgrade als je varaFM en of varaHF ge√Įnstalleerd hebt deze eerst te verwijderen, Daar de DWC alle programma's in 1 map zal plaatsen en bijwerken.



 en is er uitleg gegeven over de nieuwe DWC met ingebouwd VARA FM en HF modus , packet mode is ook nog steeds aanwezig in deze versie voor hen die geen VARA willen gebruiken

tevens is er een uitleg geven over de DRA-36 interface

enkele voordelen interface

  • GPIO lijn voor PTT
  • bij verlies communicatie met PC PTT geblokkeerd¬†

Met dank aan Hans PA3GJM en Peter PE1DCD voor het ter beschikking stellen van apparatuur
Hebben diverse mensen ook even met de nieuwe Winlink en Vara setup kunnen werken.

De DRA-36 interfaces zijn via Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. te bestellen via het volgende formulier

Er komt nog een digidag/vara dag eind November
Dan is de nieuwe DWC ook beschikbaar voor iedereen en kan je dan als je je eigen spullen mee neemt dit installeren en testen en is er ondersteuning voor het geval iets niet werkt.

Voordeel Vara

  • hoge snelheid van 25 Kbps haalbaar (alleen met licentie)
  • soms beter bereik met vara dan met Packet¬†



Om Vara op hoge snelheid te kunnen gebruiken is er een licentie nodig voor de Vara Software

deze is ook via Hans te bestellen met een mooie korting op de licentie kosten, deze worden per CALL uitgegeven en is lifetime !!

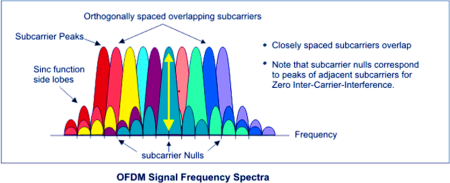

Hieronder een afbeelding met een voorbeeld van modulatie met Vara









Zaterdag 06 November 2021, 10:00 - 17:00



Beste DARES deelnemer ZHZ



Op 6 november aanstaande is er een overleg voor alle 40 deelnemers ZHZ en aansluiten een workshop

over VARA (het snelle winlink)



Om het e.a. voor te bereiden graag opgeven of u aanwezig kan zijn en of u deelneem aan

de workshop over VARA,ook zijn er vragen over het tijdstip aanvang, geeft u de voorkeur

ook aan svp. bij voldoende deelnemers kan evt. de bakpan aan.



Ook is er de mogelijkheid om het DARES examen te doen alle info te vinden op de landelijk DARES site,

of als er vragen over zijn mag je mij bellen.

afgelopen week is er veel werk verricht aan de beide DRS systemen van de DEC oude TNC modems in de prullenbak en 2 nieuwe DRA36 modems geplaatst met nieuwe kabels naar de beide motorola GM360.

Alles is weer afgeregeld en 100% in werking.
Nu is het dus mogelijk om op zowel VHF als UHF packet en VARA FM te draaien tevens is de software naar de laatste DWS bijgewerkt

Met dank aan :
Hans PA3GJM : levering DRA36 modems / software
Rex PD1DMR : sponsoring modemsLennart
PA3L: aanpassen repeater rack maken kabels
Tim PD1TA : voor de extra handjes









Voor de oefening SolarFlare hebben Peter PE1DCD en Hans PA3GJM een Mobiele Winlink RMS Hybrid gebouwd. Station is geconfigureerd als PI9DW-10.  De mails tijdens de oefening gericht aan Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. werden opgehaald bij deze RMS Hybrid PI9DW-10. Geheel heeft prima gefunctioneerd al hadden we wel behoorlijke beperkingen. Een hybrid RMS maakt op het moment dat het Internet uitvalt, gebruik van HF om connecties te zoeken met het Winlink netwerk. Oefenterrein stond vol met andere HF stations. We waren dus regelmatig genoodzaakt HF uitzendingen te stoppen en de HF antenne van de RMS los te koppelen. Dit is trouwens voor een echte inzet een rare opstelling. De Winlink emails worden hoofdzakelijk via VHF UHF aangeleverd dus antenne hoogte is cruciaal.  Bij een echte inzet hoort een Mobiele RMS Hybrid thuis bovenop het hoogste gebouw dat je middenin het rampgebied  kunt gebruiken. Ver weg van andere radio activiteiten. Dit geeft je een e mail dekkingsgebied van een cirkel met de straal van 50 tot 70 KM.

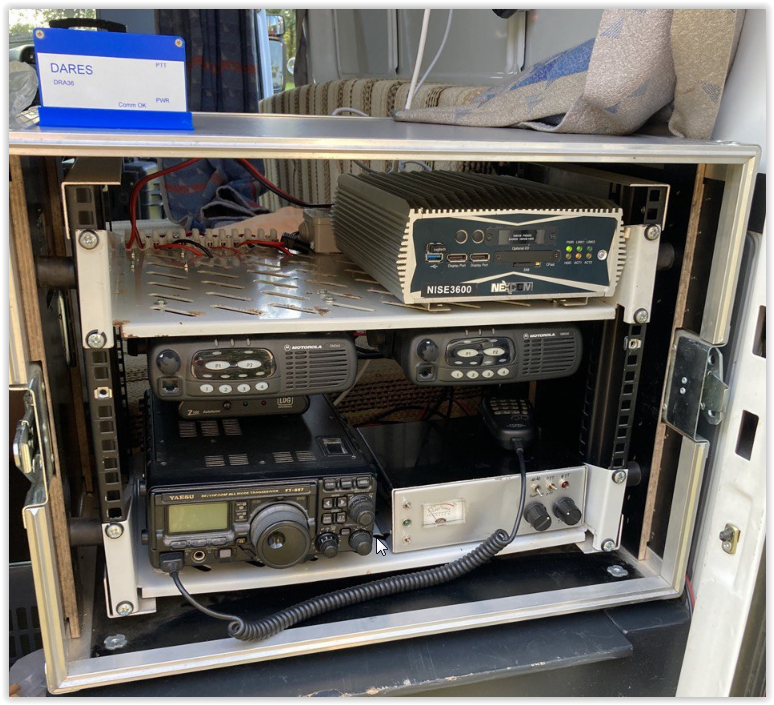

Een Hybrid RMS bestaat uit de volgende onderdelen die hier opgebouwd zijn in een draagbaar¬† 19‚ÄĚ rack.

  • Computer met Windows 10 en Dutch Winlink Software¬† ge√Įnstalleerd
  • VHF Radio met Packet TNC of in dit geval DRA36 Soundcard modem ( Packet + VARA FM)
  • UHF Radio met Packet TNC of in dit geval DRA36 Soundcard modem ( Packet + VARA FM)¬†
  • HF Radio met volautomatische tuner en multiband antenne. Pactor modem en/of VARA HF¬† ¬† ( hier alleen VARA HF)



Emails komen binnen en gaan eruit via:

  • VHF FM , mode Packet en VARA, vaste frequentie, software RMS Packet
  • UHF FM , mode Packet en VARA, vaste frequentie, software RMS Packet
  • HF USB, mode Pactor en/of VARA HF, meerdere frequenties op verschillende banden worden gescand, software Trimode

 RMS Relay is de email server.

  • Internet up, email afhandeling via Winlink Common Message Server
  • Internet down,¬† volautomatisch proces, email lokaal afgehandeld door RMS Relay / forwarding via HF.

Is Internet down dan blijven lokale mails in RMS Relay voor lokale uitwisseling en gaan Niet lokale mails door via Radio mode naar een andere RMS Hybrid die wel Internet toegang heeft.

Indien noodzakelijk zoekt Hybrid mode volautomatisch zijn weg naar de eindbestemming. Om dit te bewerkstelligen is het noodzakelijk dat gebruiker zijn Message Pickup Station ( Homme BBS) heeft ingesteld.

Elke Hybrid RMS heeft een andere reeks HF frequenties, verdeeld over meerdere banden. Via volautomatisch proces, rekening houdend met propagatie  wordt de HF zendontvanger afgestemd op de juiste frequentie van het gewenste tegenstation en de mails uitgewisseld.

Het gehele systeem draaide op 12V. Gevoed door een 200 AH accu.

Dit is de eerste keer dat we als DARES met een mobiele RMS Hybrid het veld in gingen. We hebben veel praktijkervaring opgedaan en een aantal leermomenten gehad. Eén van de beperkingen die we ondervonden was het feit dat de Mobiele RMS Hybrid geen e mail kon synchroniseren met bestaande gewone RMS’sen buiten het rampgebied. We gaan de komende tijd gebruiken om hier een oplossing voor te vinden. Eerste gedachten is om de gewone RMS tijdelijk te verbouwen tot een Hybrid RMS met een 50 MHz toevoeging. Dit is met de DWS software eenvoudig te configureren.

Houdt de publicaties in de gaten, binnen enkele weken komt de nieuwe Dutch Winlink Software pack uit. Waar de 2020 versie alleen hardware modems aankon, is nu in de 2021 versie een scala soundcard toepassingen toegevoegd zoals VARA en UZ7HO soundmodem. De software is geschikt om een RMS te configureren maar vooral om je eigen gebruikers station op te zetten. Je vindt de link naar de software op de DARES site https://dares.nl/dws-winlink/. Hier zijn geen kosten aan verbonden.

Elke soundcard interface gaat werken, we hebben goede ervaring opgedaan met de DRA36. Daar deze modem vanuit USA moet komen zitten hier behoorlijk wat extra kosten aan verbonden voordat hij op de deurmat ligt. Vandaar dat is gekozen voor gezamenlijke inkoop om de extra kosten te beperken.

Ik hoop dat ik met dit artikel meerdere amateurs kan motiveren een winlink station of een mobiele Hybrid RMS te bouwen. Winlink maakt echt het verschil als we op zwart gaan. Op QRZ.com staan mijn correcte gegevens. Er zijn meerdere mogelijkheden voor technische ondersteuning.

Oefening solarflaire vrijdag 3 en zaterdag 4 september. PI9DB actief vanaf camping de kastanjes in Elzendorp (Gemert) LET OP, FREQENTIES ZIJN NIET GEHEEL VOLGENS DARES PLAN. 1. HF Frequenties: 80m: 3670 MHz; 40m: 7110 MHz; 20m: 14.210 MHz . Tijdsloten: Vrijdag: 10.00 - 11.00 en 14.00 - 15.00 is de operator op PI9D bereikbaar. BEDOELD VOOR NATIONALE OEFENING. 2. VHF Frequenties (145.350) Tijdsloten: Vrijdag: 11.00 - 12.00 en 15.00 - 16.00 is de operator op PI9D. BEDOELD VOOR NATIONALE OEFENING. 3. Winlink verbindingen via je reguliere RMS naar PI9D. Tijdsloten: Vrijdag en zaterdag: 10.00 , verzoeken voor experiment (bv peer tot peer) eerst richten aan PI9D via winlink. bereikbaar. BEDOELD VOOR NATIONALE EN INTERNATIONALE  OEFENING. BERICHTEN: REGELMATIG MELDEN DARES OEFENING. EXERCISE. eerst inmelden, en als je een bericht hebt geef je aan dat je TRAFFIC hebt, PI9D roept je dan weer op als je het bericht door kunt geven, hou het kort en bondig met maximaal 4 a 5 woorden per doorgang, de operator vult het berichtenformulier in. in je eerste bericht geef je je locatie, type antenne en hoogte, vermogen en s rapport. in een eventueel (ook met winlink) 2e bericht een verzonnen verhaal gerelateerd aan een grootschalige stroom en communicatie-uitval door een solarflair, voor op en om de camping gebruiken we een storno repeater PI1DAR. PI9D -uit Freq.: 438.550 MHz, shift -7.6 MHz (toonslot 85.4  RX + TX) -in Freq.:  430.950 MHz PS experimenten buiten het oefenschema om zijn in overleg mogelijk.



Bent u radiozendamateur en wilt u zich bij calamiteten inzetten voor u mede mens dan is een functie als A.O.Z. ( amateur op zolder ) mogelijk iets voor u.

Wat willen wij:

Zoveel mogelijk radiozendamateurs bij DARES 2.0 betrekken om in Zuid Holland Zuid een zo groot mogelijk dekkend netwerk te krijgen.

Wat wordt er van u verwacht:

Dat u uw radiostation thuis beschikbaar wilt stellen, om berichten te verzorgen als contact met de hulpdiensten moeilijk of helemaal niet meer mogelijk zijn. Dat kan zijn door een langdurige stroomuitval, een grote telecommunicatie storing, overstroming natuurgeweld enz. juist dan kunt u veel betekenen voor u omgeving, straat of wijk.

U moet wel onder deze moeilijke omstandigheden verbinding kunnen maken met het DRCC (dares regionaal communictie centrum ) in Dordrecht te denken valt aan een noodstroomvoorziening, en apparatuur voor vhf/uhf met bijbehorende antennes, als u dat beschikbaar heeft is DARES naar u op zoek.

DARES Zuid Holland Zuid heeft al een vaste kern van 40 amateurs om het DRCC te bemannen en z.g. SILT taem’s ( snel inzetbaar landelijk team ) in te zetten en A.O.Z. deelnemers.

Als A.O.Z. hoeft u geen examen te doen, niet deel te nemen aan oefeningen en vergaderingen enz. u bent alleen zo veel mogelijk beschikbaar bij noodgevallen.

Heeft U belangstelling of wilt u meer weten kijk dan op www.dareszhz.nl

Deelnemer worden kan ook meld u aan op www.dares.nl bij regio 18 als A.O.Z.
